[IOT 코아]하나 이상의 보드 연결하기

☆ 하나 이상의 보드(아두이노)를 구성하고 싶다면 아래 글을 확인하세요.

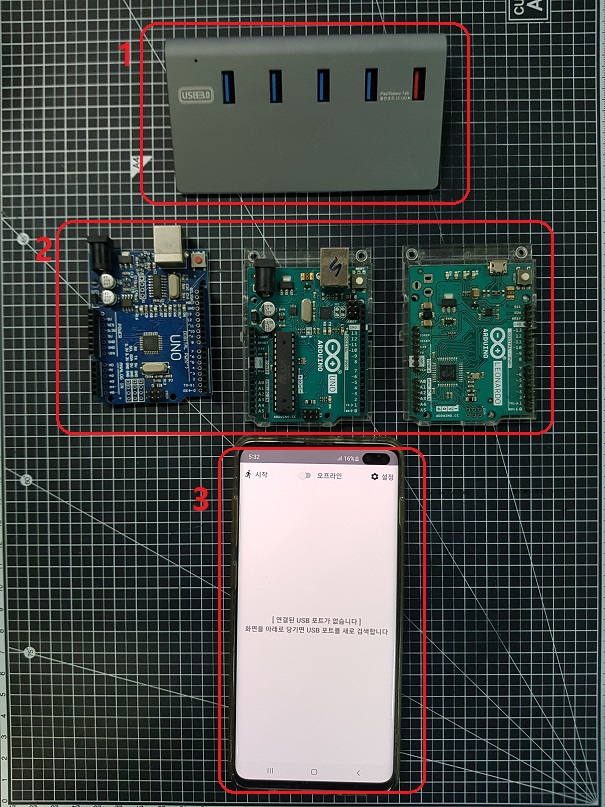

1. 준비물

① USB 허브

② 하나 이상의 보드 ( 아두이노 )

③ [ IOT 코아 ] 앱이 설치된 스마트폰



2. USB 허브

① USB 허브 데이터 케이블( USB 허브 연결 부 )

   ○ 데이터 케이블을 연결합니다



② USB 허브 데이터 케이블( 스마트폰 연결 부 )

   ○ 스마트폰 연결부 소켓이 "USB 타입"의 경우 OTG 젠더를 추가해주세요

   ○ 스마트폰 연결부 소켓이 "USB-C 타입"의 경우 OTG 젠더가 필요하지 않습니다



3. USB 허브 전원 연결( 스마트폰 배터리 소모를 줄이고 싶은경우 연결해주세요 )

◎ USB 허브 전원 연결은 필수 사항은 아닙니다.



4. USB 허브에 하나 이상의 보드를 연결합니다



5. IOT 코아 앱이 설치된 스마트폰과 USB 허브를 연결합니다

◎ USB 허브 데이터 케이블 소켓이 "USB 타입"의 경우 OTG 젠더를 추가해주세요

◎ USB 허브 데이터 케이블 소켓이 "USB-C 타입"의 경우 OTG 젠더가 필요하지 않습니다



6. IOT 코아 앱의 시작화면입니다

◎ 예시에서 연결된 3개의 보드 리스트가 화면에 표기됩니다.

   ○ USB 포트가 표기되지 않을 경우 화면을 아래로 당겨 "새로고침" 해주세요.



7. "USB 포트를 선택해주세요" 스피너를 선택합니다

◎ IOT 코아 -> "설정" -> "USB 포트"에서 등록한 "닉네임"이 표기됩니다

★ 등록된 "USB 포트"가 없을 경우, 아래 링크를 참고하여 "USB 포트"를 등록해주세요.

https://koa-rea.tistory.com/10

보드 추가 방법



8. 다음과 같이 "USB 포트"를 선택합니다



9. 사용하고자 하는 "USB 포트"를 토글 버튼을 클릭하여 활성화 합니다

◎ 사용하지 않는 "USB 포트"는 비활성화 합니다

★ 토글 버튼을 활성화 하기 위해서는 "USB 포트"에 "프로토콜"이 등록 되어있어야 됩니다.

     "프로토콜"등록 방법은 아래 링크를 참고하세요.

https://koa-rea.tistory.com/5

1. 프로토콜 등록하기(데이터 없음)

https://koa-rea.tistory.com/25

2-1.프로토콜 등록하기( "송신" 데이터 있음 )

https://koa-rea.tistory.com/26

2-2.프로토콜 등록하기( "수신" 데이터 있음 )





10. 시작 버튼을 선택하여 실제 동작해봅니다.

실행 화면

◎ 화면을 왼쪽.오른쪽 스크롤하여 "송신" 페이지, "수신" 페이지, "로그"페이지로 이동할 수 있습니다.



★ IOT 리아 앱을 통해 원격 제어, 모니터링, 알람 메세지를 수신하고 싶다면, 아래 링크를 참고하세요

https://koa-rea.tistory.com/21

온라인/오프라인 모드 설정

※ 하나 이상의 보드를 구성하는 방법은 위 방법 외 여러가지 방법이 더 있습니다.



★ 다중 구성의 경우 "카메라" + "보드"로 구성할 수 있습니다. "카메라"를 구성하고싶다면 아래 링크를 참고하세요

https://koa-rea.tistory.com/34
