보드 추가 방법

※ 카메라 및 보드 등록은 IOT 코아( IOT KOA ) 앱에서만 설정하면 됩니다.

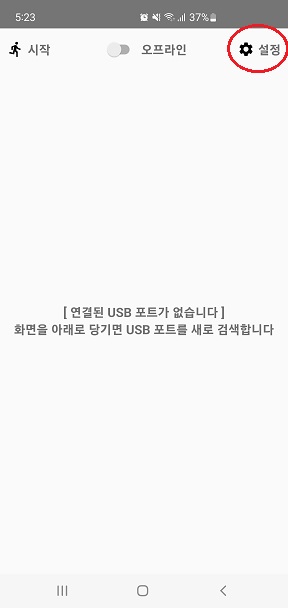

1. 시작 페이지에서 오른쪽 상단 "설정" 선택

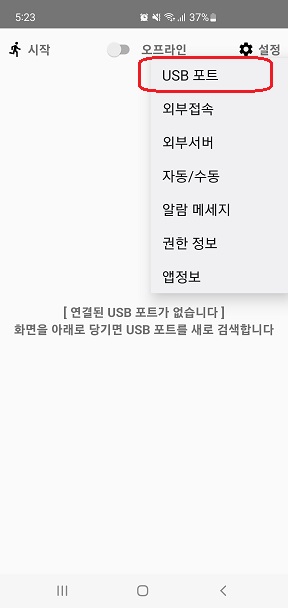

2. 활성화된 메뉴에서 "USB 포트" 선택

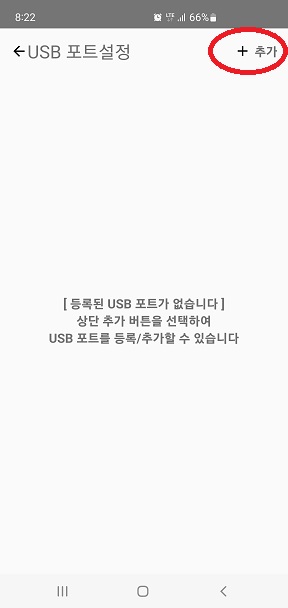

3. "USB 포트설정" 페이지 오른쪽 상단 "+추가" 메뉴 선택



4. 활성화된 메뉴에서 "USB 보드( PCB )" 선택

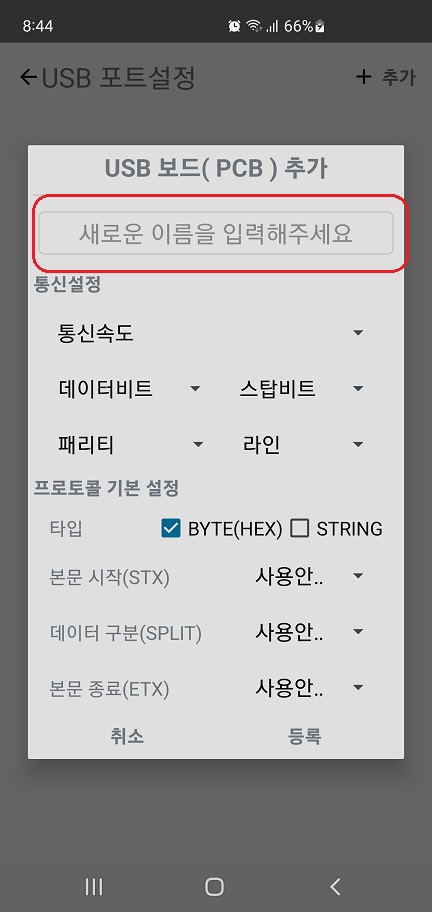

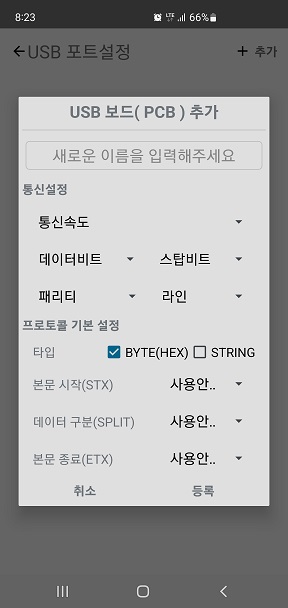

5-1. "USB 보드( PCB )" 추가 기본 화면구성

5-2. USB 보드의 "닉네임"을 설정합니다

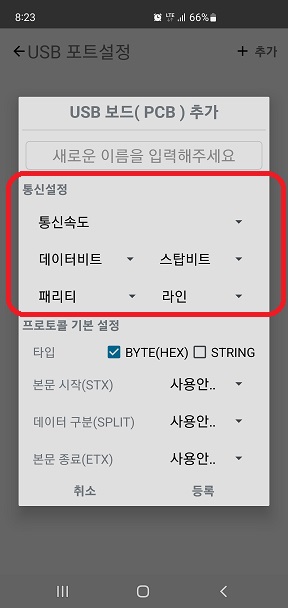

5-3. 보드 통신 설정 ( 보드와 통신을 위해 보드에 설정된 값과 동일하게 적용해주셔야합니다 )

◎ 통신속도 ( BaudRate )

    . 시리얼 통신의 BaudRate 값을 설정

◎ 데이타비트 ( DataBit )

    . 시리얼 통신의 DataBits 값 설정

◎ 스탑비트 ( StopBit )

    . 시리얼 통신의 StopBit 값 설정

◎ 패리티 ( Parity )

    . 시리얼 통신의 Parity 값 설정

◎ 라인 ( Line )

    . 시리얼 통신의 Controll lines 값 설정

아두이노 우노 기준 통신설정

○ 통신속도 : Serial.begin(115200); // 115200 설정 ( 아두이노에 begin값이 9600 으로 설정되었으면 9600 설정 )

○ 데이타비트 : 8 // 아두이노는 DataBits 값이 8로 기본 설정 되어있습니다

○ 스탑비트 : 1 // 아두이노는 StopBit 값이 1로 기본 설정 되어있습니다

○ 패리티 : NONE // 아두이노는 Parity 값이 NONE 로 기본 설정 되어있습니다

○ 라인 : DTR or RTS // 아두이노는 두 값을 모두 적용 가능합니다 ( 기본 DTR을 사용하면 됩니다 )

https://www.arduino.cc/reference/en/language/functions/communication/serial/begin/

Serial.begin() - Arduino Reference

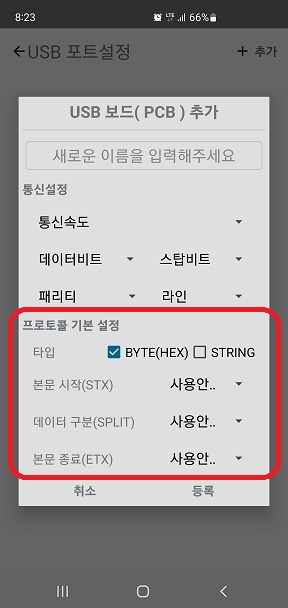

6-1. USB 보드의 기본 프로토콜 설정 화면





6-2. USB 보드의 프로토콜 "입력 타입"을 선택합니다





◎ BYTE( HEX )

  ○ "프로토콜", "데이터"를 HEX 로 표현해야합니다.

  ○ 키보드로 작성하기 어려운 "프로토콜"에 적합합니다.

  ○ 아스키코드 표를 항상 확인해야합니다.

  ex) 'A'  == 0x41 , '1' == 0x31 , '\r' == 0x0D , '\n' == 0x0A ....

       ( 실제 입력할때는 '0x'를 제외하고 입력합니다 )



◎ STRING

  ○ "프로토콜", "데이터"를 String 으로 표현해야합니다.

  ○ 알기 쉬운 "프로토콜"에 적합합니다.

  ex) 'A' == 'A' , '1' == '1' , '\r' == '\r' , '\n' == '\n'

  ( 문자 그대로 입력하면 됩니다 )

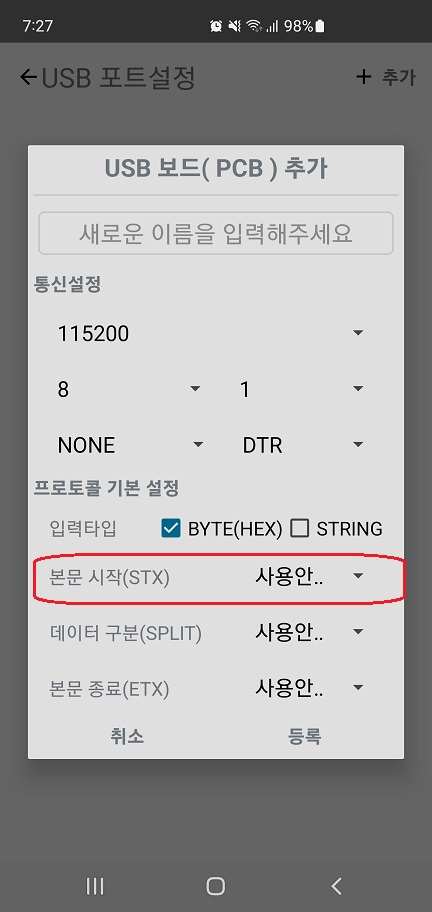

6-3. 본분 시작( STX ) 값을 설정합니다.( 선택사항 )

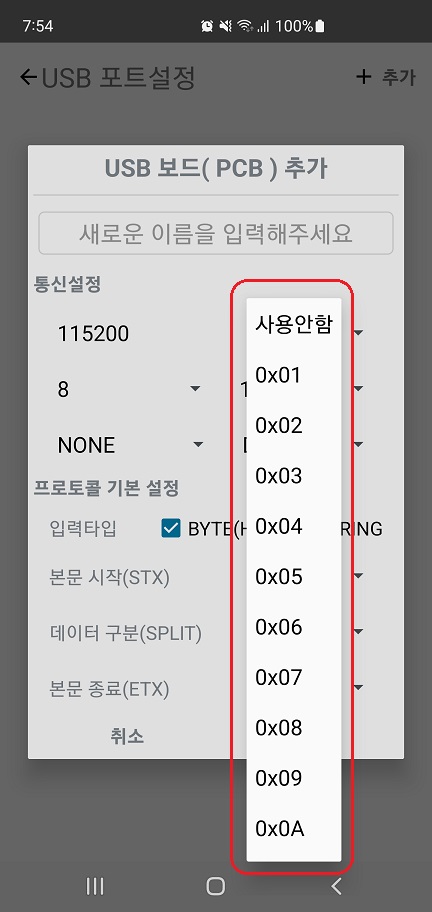

HEX 값은 0x01 ~ 0x7F 까지 지원됩니다



◎ 본문 시작( STX )

  ○ "송신" · "수신" 프로토콜의 시작( Header )라고 생각하시면 됩니다.



6-4. 데이터 구분자( SPLIT )을 설정합니다. ( 선택사항 )

HEX 값은 0x01 ~ 0x7F 까지 지원됩니다

◎ 데이터 구분자( SPLIT )

  ○ 송신·수신 프로토콜과 데이터를 구분하기 위한 값입니다.

  ○ 데이터가 포함된 "송신" · "수신" 프로토콜을 구성해야될 경우 구분자를 선택합니다.

  ○ [자동모드] 활용에서 조건값을 설정하고자 한다면, 구분자를 선택해주세요.

  ○ [알람 메세지] 활용에서 조건값을 설정하고자 한다면, 구분자를 선택해주세요.

  ○ 데이터가 필요없는 "프로토콜"을 "송신" · "수신"하고자 한다면, 구분자는 필요하지 않습니다.

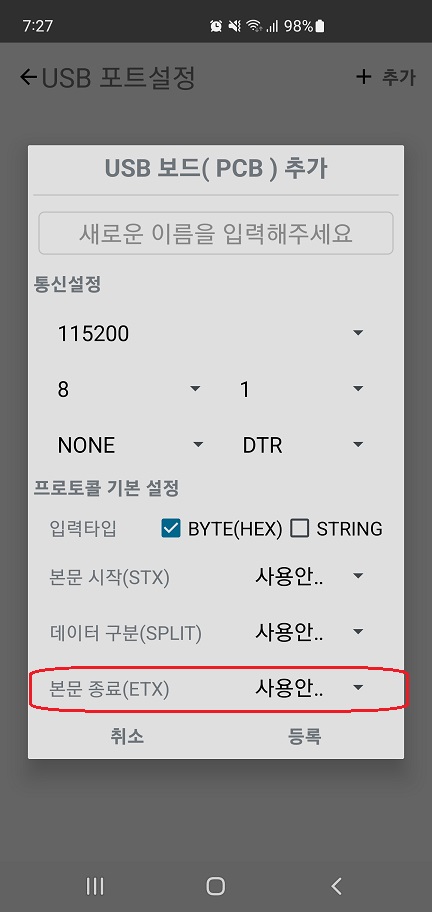

6-5. 본문 종료( ETX )를 설정합니다 ( 필수 )



HEX 값은 0x01 ~ 0x7F 까지 지원됩니다

◎ 본문 종료( ETX )

  ○ "송신" · "수신" 프로토콜의 마지막( END )를 표현하는 값입니다.

  ○ ETX 값은 필수 입니다



※ STX , SPLIT , ETX 값이 HEX 로 표현되지만, "입력 타입"에 따라 아래와 같이 사용 가능합니다.

  - STRING : 0x0D == '\r' , 0x0A == '\n'

  - BYTE( HEX ) : 0x0D == 0x0D , 0x0A == 0x0A

아스키코드표를 확인해주세요. ( 0x01 ~ 0x7F 지원됩니다 )



7. "등록" 버튼을 선택합니다.

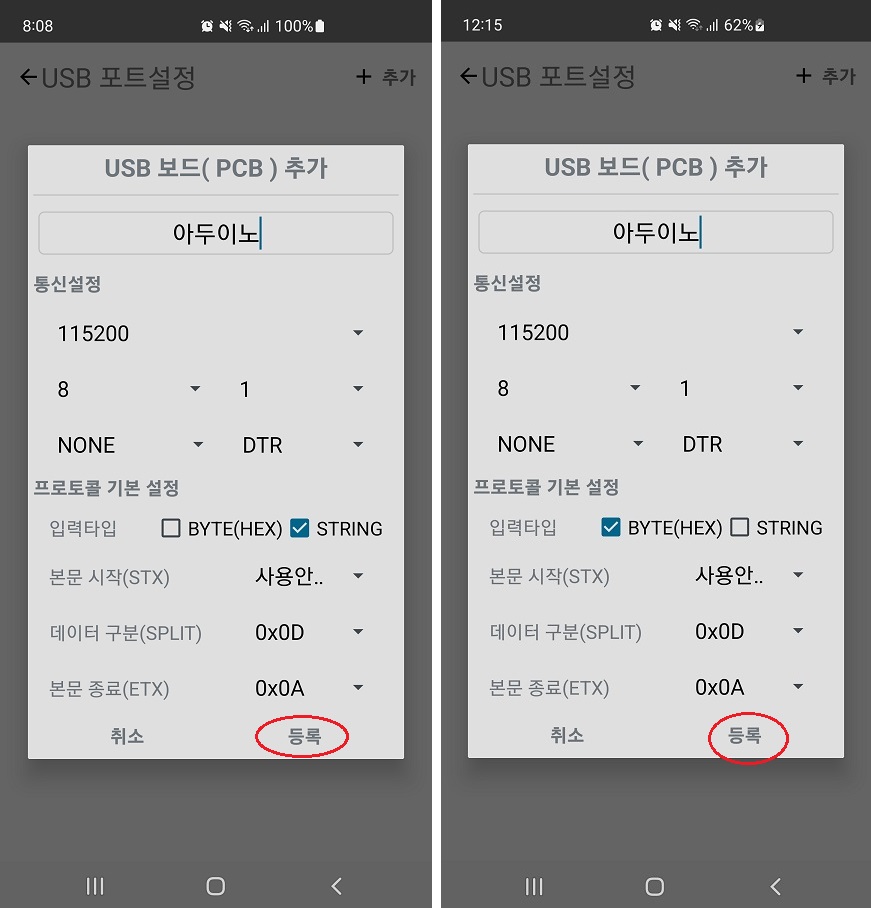

◎ 왼쪽 이미지

  ○ 입력 타입 : "STRING" 보드를 등록합니다.



◎ 오른쪽 이미지

  ○ 입력 타입 : "BYTE( HEX )" 보드를 등록합니다.

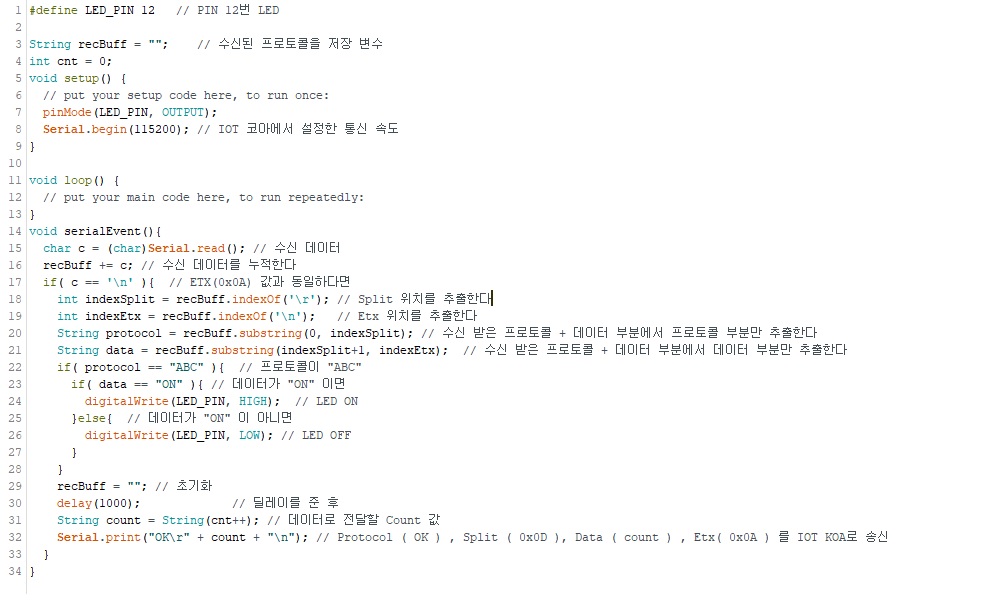

★ 위 예시에 대한 아두이노 보드 "송신" · "수신" 코드는 아래 예시와 같습니다( 직관적으로 표현하였습니다 )

   ☆ IOT 코아에서 설정한 "입력 타입" STRING, BYTE( HEX )는 아두이노와 무관합니다.

   ☆ 아래 코드는 BYTE(HEX) , STRING 모두 동일하게 정상 동작합니다

★ "프로토콜" 설정 방법은 아래 링크를 참고하세요.

https://koa-rea.tistory.com/5

1. 프로토콜 등록하기(데이터 없음)

https://koa-rea.tistory.com/25

2-1.프로토콜 등록하기( "송신" 데이터 있음 )

https://koa-rea.tistory.com/26

2-2.프로토콜 등록하기( "수신" 데이터 있음 )



★ 입력 타입 BYTE( HEX )는 아래 아스키코드 표를 참고하세요

https://koa-rea.tistory.com/38

아스키코드 표
