[IOT 코아]하나 이상의 카메라 연결하기

☆ 하나 이상의 카메라(USB 카메라)를 구성하고 싶다면 아래 글을 확인하세요

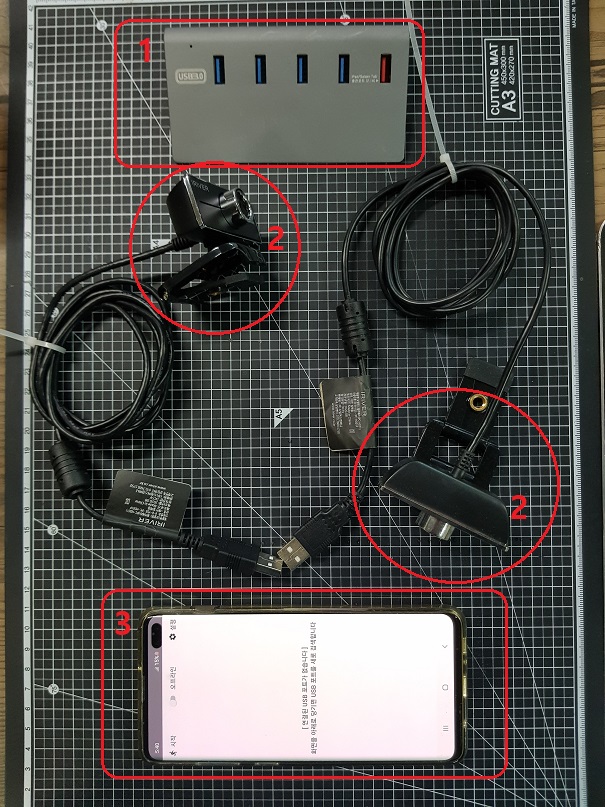

1. 준비물

① USB 허브

② 하나 이상의 "USB 카메라"

③ [ IOT 코아 ] 앱이 설치된 스마트폰

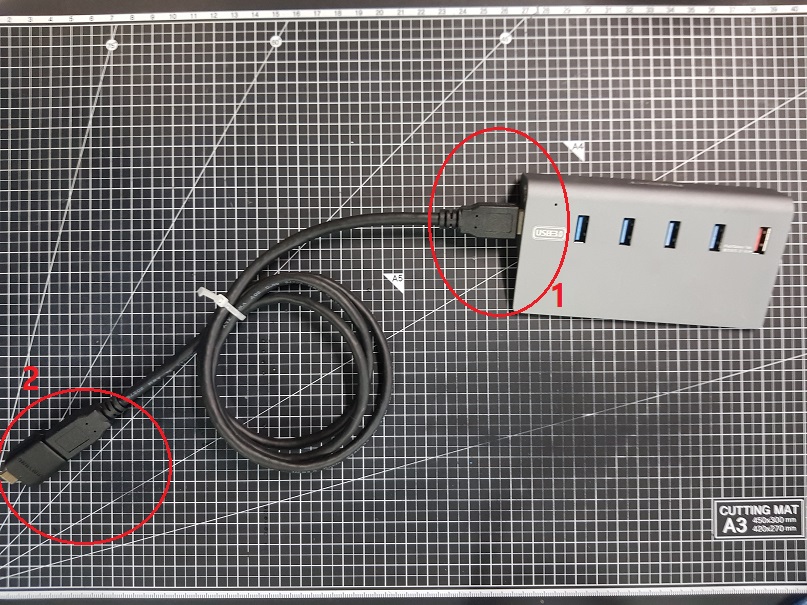

2. USB 허브

① USB 허브 데이터 케이블( USB 허브 연결 부 )

   ○ 데이터 케이블을 연결합니다



② USB 허브 데이터 케이블( 스마트폰 연결 부 )

   ○ 스마트폰 연결부 소켓이 "USB 타입"의 경우 OTG 젠더를 추가해주세요

   ○ 스마트폰 연결부 소켓이 "USB-C 타입"의 경우 OTG 젠더가 필요하지 않습니다

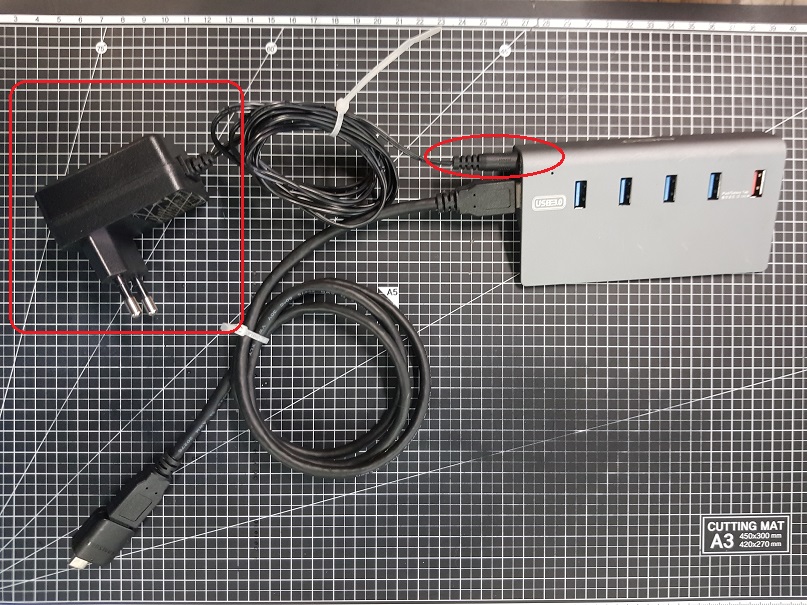

3. USB 허브 전원 연결( 스마트폰 배터리 소모를 줄이고 싶은경우 연결해주세요 )

◎ USB 허브 전원 연결은 필수 사항은 아닙니다.

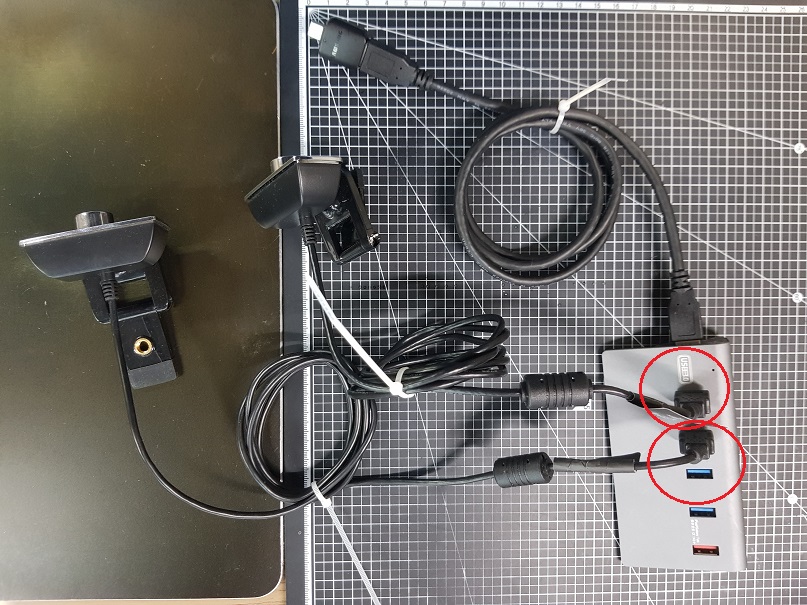

4. USB 허브에 하나 이상의 "카메라"를 연결합니다

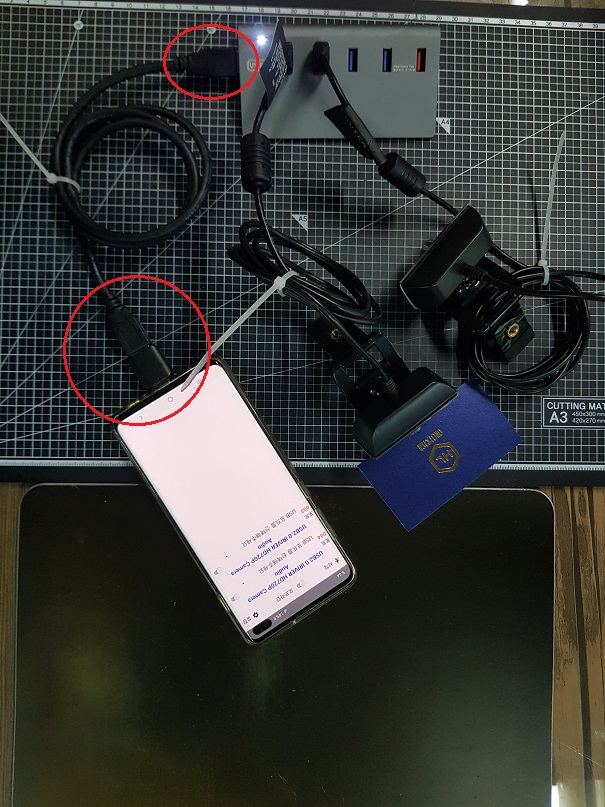

5. [ IOT 코아 ] 앱이 설치된 스마트폰과 USB 허브를 연결합니다

◎ USB 허브 데이터 케이블 소켓이 "USB 타입"의 경우 OTG 젠더를 추가해주세요

◎ USB 허브 데이터 케이블 소켓이 "USB-C 타입"의 경우 OTG 젠더가 필요하지 않습니다

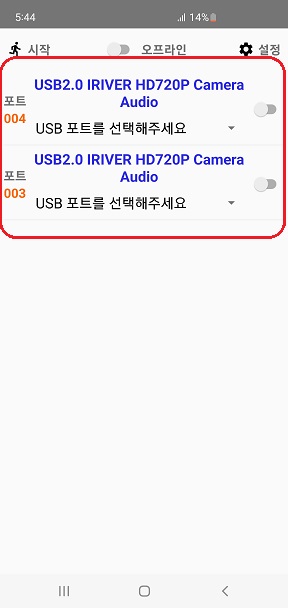

6. IOT 코아 앱의 시작화면입니다

◎ 예시에서 연결된 2개의 "USB 포트" 리스트가 화면에 표기됩니다.

   ○ USB 포트가 표기되지 않을 경우 화면을 아래로 당겨 "새로고침" 해주세요.

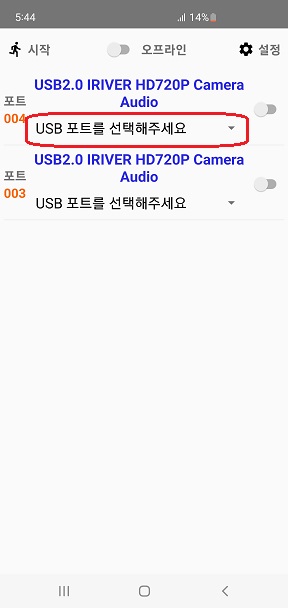

7. "USB 포트를 선택해주세요" 스피너를 선택합니다

◎ IOT 코아 -> "설정" -> "USB 포트"에서 등록한 "닉네임"이 표기됩니다

★ 등록된 "USB 포트"가 없을 경우, 아래 링크를 참고하여 "USB 포트"를 등록해주세요.

https://koa-rea.tistory.com/3

카메라 등록 / 추가 하기

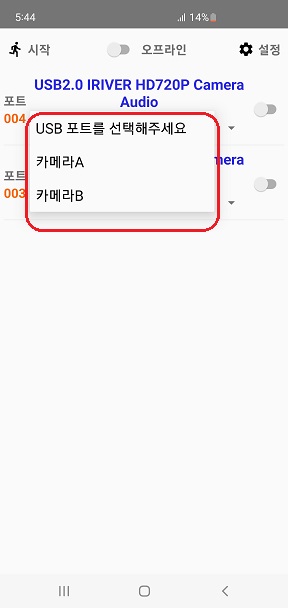

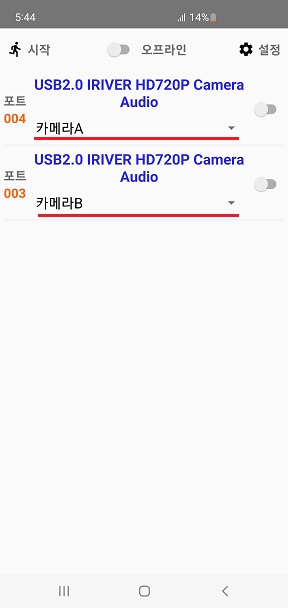

8. 다음과 같이 "USB 포트"를 선택합니다

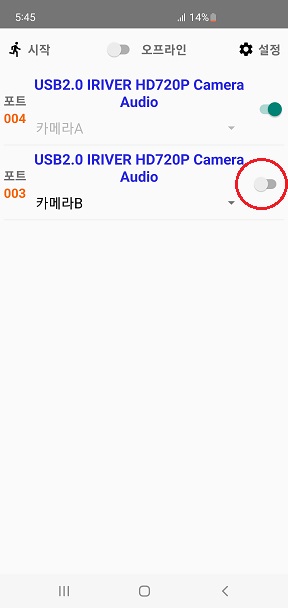

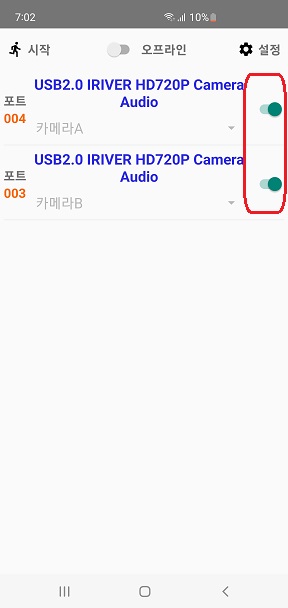

9. 사용하고자 하는 "USB 포트"를 토글 버튼을 클릭하여 활성화 합니다

◎ 사용하지 않는 "USB 포트"는 비활성화 합니다

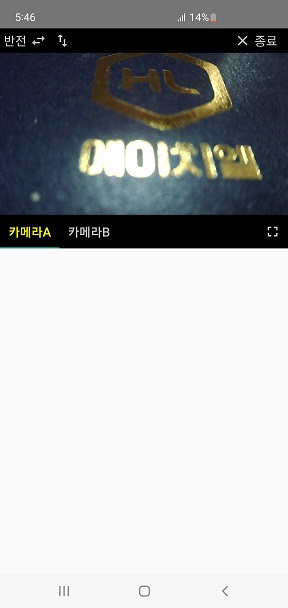

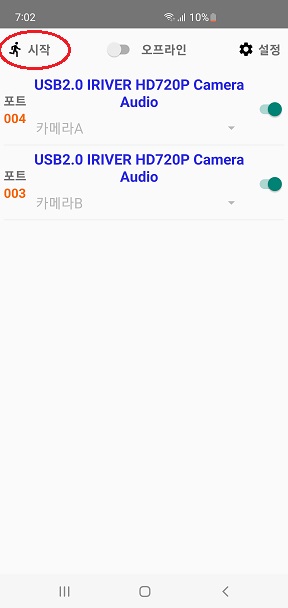

10. 시작 버튼을 선택하여 실제 동작해봅니다.

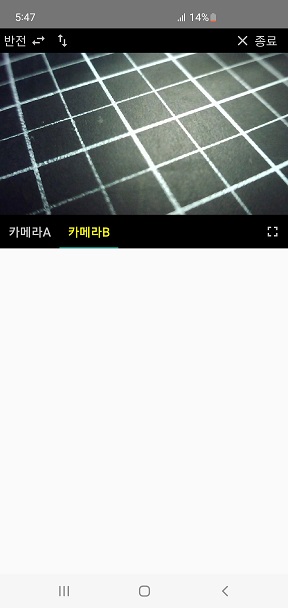

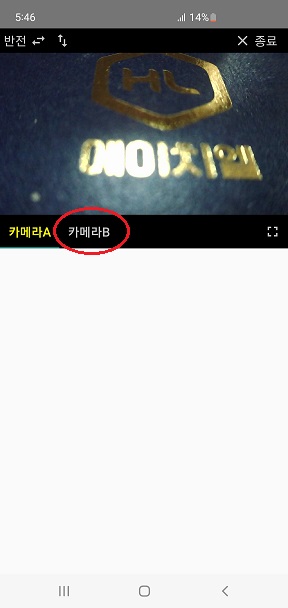

11. 카메라 리스트에서 "카메라B"를 선택합니다

◎ 카메라 리스트 목록에서 모니터링하고자 하는 카메라를 선택할 수 있습니다.

★ 다중 구성의 경우 "카메라" + "보드"로 구성할 수 있습니다. "보드"를 구성하고싶다면 아래 링크를 참고하세요

https://koa-rea.tistory.com/33

[IOT 코아]하나 이상의 보드 연결하기

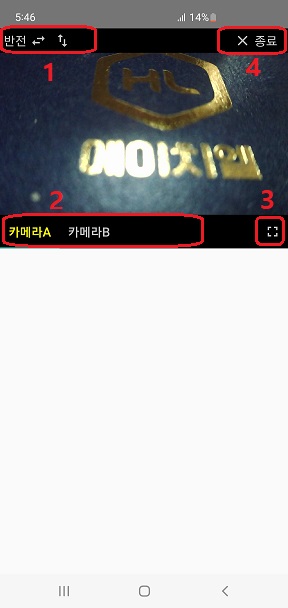

★ 그외 카메라 뷰의 다른 기능에 대해서 알고 싶은 경우 아래 내용을 참고하세요.



① 반전

   ○ 좌(왼쪽)·우(오른쪽) 대칭을 변경할 수 있습니다

   ○ 위·아래 대칭을 변경할 수 있습니다.



② 카메라

   ○ 선택 가능한 "카메라" 리스트 입니다.

   ○ 원하는 카메라를 선택할 수 있습니다.



③ 풀스크린

   ○ 카메라 화면의 사이즈를 스마트폰 크기에 맞도록 풀스크린으로 보여줍니다.



④ 종료

   ○ 동작을 멈추고 [ IOT 코아 ] 시작화면으로 돌아갑니다.
