아두이노 출입시스템( 미등록카드 알람메세지 받기 )

※아이디어를 주시면, 부품이 있을 경우, 예제로 만들어드리겠습니다~ ^ㅡ^ 답글 또는 방명록에 글올려주세요~



☆ 본 예제는 다음 기능을 포함하는 RFID 리더기를 이용한 출입시스템입니다.

 ○ 등록된 카드 인식시 서보모터를 작동하여 출입문을 개방.

 ○ 오픈된 출입문은 2초뒤 닫힘 ( 항상 열림 상태에서는 닫지 않습니다 )

 ○ 닫힘 동작 중 초음파센서의 지정된 거리내에 물체감지시, 출입문 재개방.

 ○ [IOT코아]&[IOT리아] 앱에서 출입문 개방, 닫힘 이벤트 발송시 출입문 개방, 닫힘.

 ○ 미등록 카드 인식시  [IOT리아]앱이 설치된 스마트폰에 알람메세지 발송.

   ( 이 기능은, 혼자사는 여성분들에게 필요한 기능인듯합니다 ㅎㅎ )



★본 예제 대상 코드는 아래 링크를 참고해주세요

https://koa-rea.tistory.com/61

아두이노 IOT 출입시스템 만들기( 코드 )

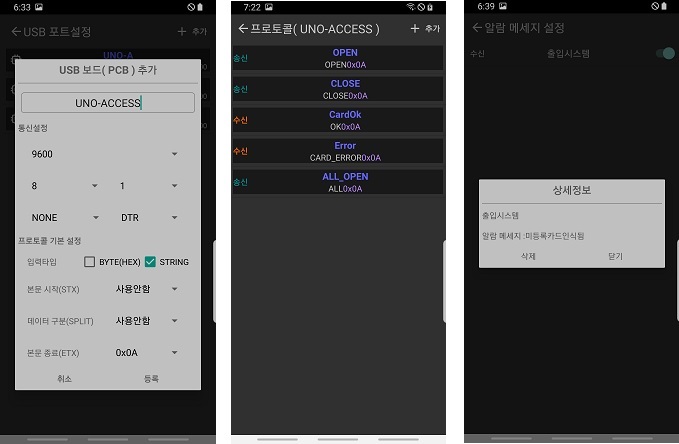

◎ [ IOT 코아 ]앱에서 보드 설정상태는 아래와 같습니다

☆ CARD_ERROR 메세지 수신시 알람 메세지를 등록된 [ IOT 리아 ]앱으로 발송합니다

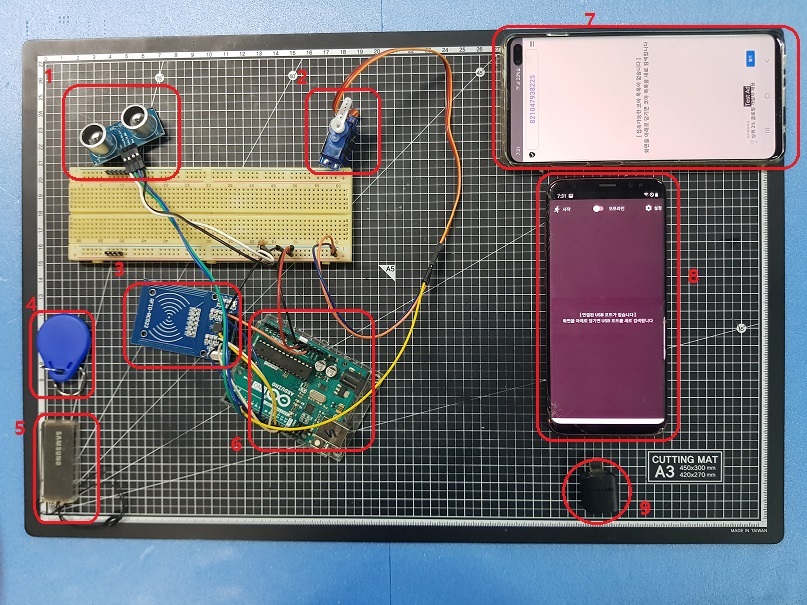

1-1. 준비물

① 초음파센서( HC-SR04 )

② 서보모터

③ RFID-RC522

④ 등록 카드

⑤ 미등록 카드

⑥ 아두이노 우노 보드

⑦ [ IOT 리아 ] 앱이 설치된 스마트 폰

⑧ [ IOT 코아 ] 앱이 설치된 스마트 폰

⑨ OTG 젠더

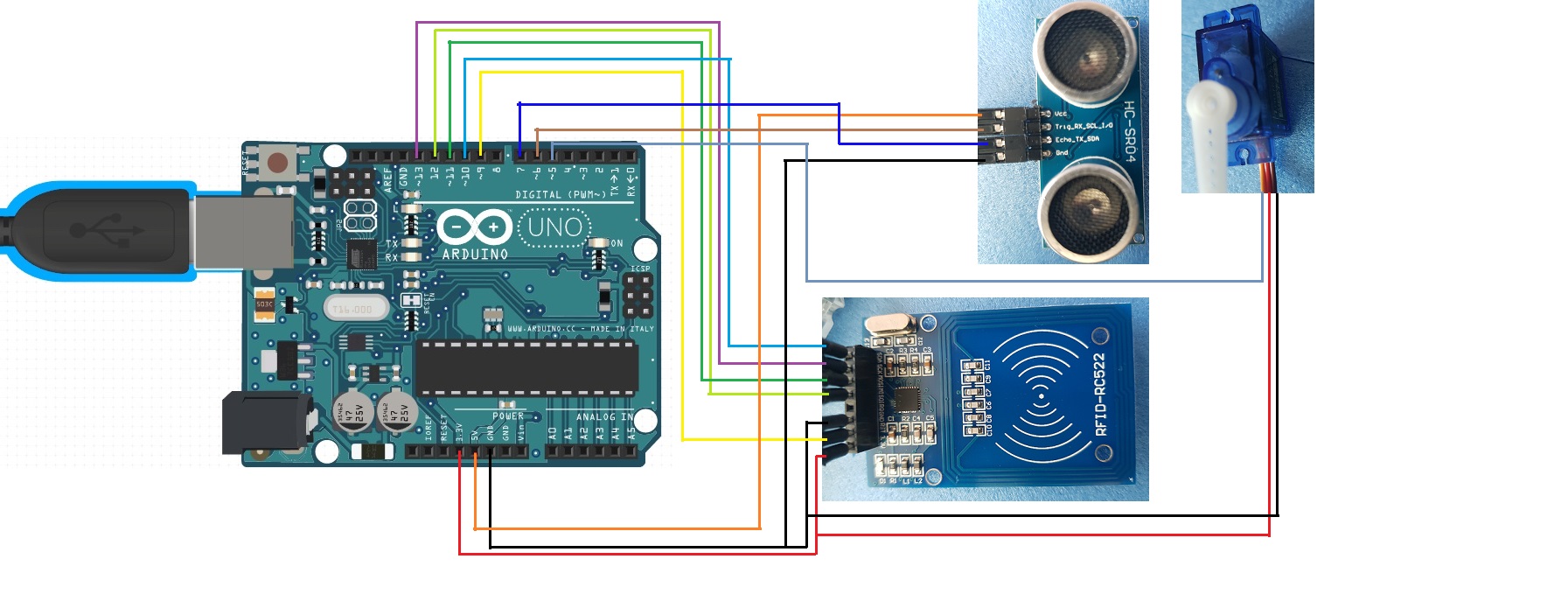

1-2. 배선도

1-3. 라이브러리

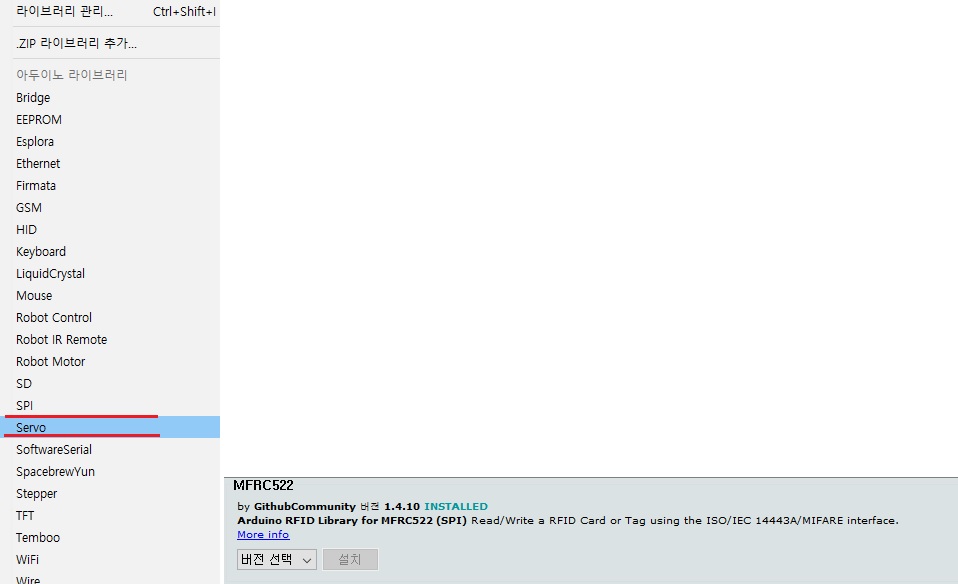

◎ Servo, SPI, MFRC522 라이브러리를 포함합니다



☆ 다음은 IOT 코아 앱의 동작입니다

2. 다음과 같이 메인 화면에서 다음과 같이 "설정" 및 "시작"합니다

◎ USB 포트를 등록된 "UNO-ACCESS"를 선택합니다

◎ "토글"버튼을 활성화하여, 보드를 활성화 합니다

◎ 알람메세지 발송을 위해 "온라인" 모드를 활성화 합니다.

◎ 메인화면 왼쪽 상단 "시작" 버튼을 눌러 실행합니다.



☆ 다음은 실제 동작 영상입니다

https://youtu.be/_O54gjH9EiQ



※ IOT 코아, IOT 리아 앱의 사용방법은 블로그 내에 글이 게시되어있습니다.
