알람메세지 설정하기

★ [IOT 코아] 버전 1.0.0 에서는 "송신" 프로토콜에 대해서 "알람 메세지"를 지원하지 않습니다.



★ 본 예제는 아래 링크 예제를 대상으로 설명합니다

https://koa-rea.tistory.com/5

1. 프로토콜 등록하기(데이터 없음)

https://koa-rea.tistory.com/25

2-1.프로토콜 등록하기( "송신" 데이터 있음 )

https://koa-rea.tistory.com/26

2-2.프로토콜 등록하기( "수신" 데이터 있음 )

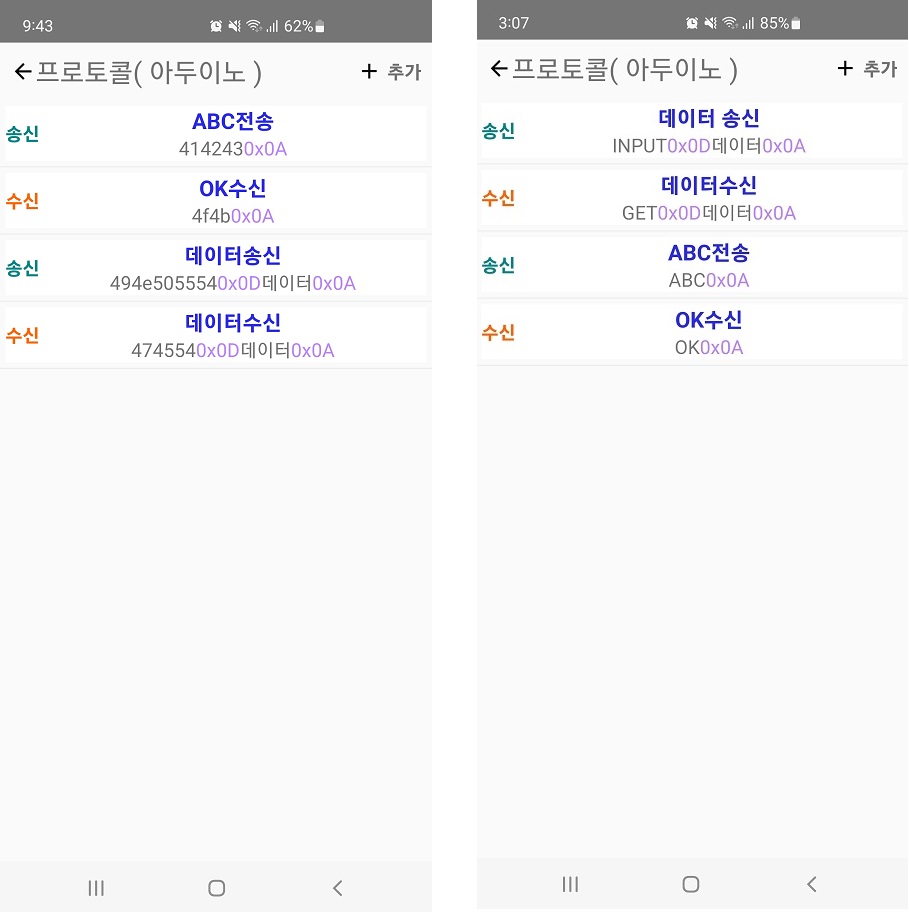

☆ "프로토콜" "등록" 상태는 아래 이미지와 같습니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

◎ 오른쪽 이미지 ( "입력타입" : STRING )



1. 시작 페이지에서 오른쪽 상단 "설정" 선택

2. 활성화된 메뉴에서 "USB 포트" 선택

3. 등록된 "아두이노" 보드 선택

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

◎ 오른쪽 이미지 ( "입력타입" : STRING )



4. "알람 메세지"는 2가지 방식을 지원합니다

A 타입 "알람 메세지"

B 타입 "알람 메세지"



◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

    ○ A 타입 : "수신" 프로토콜에 "데이터" 없는 경우.

    ○ B 타입 : "수신" 프로토콜에 "데이터" 있는 경우.



◎ 오른쪽 이미지 ( "입력타입" : STRING )

    ○ A 타입 : "수신" 프로토콜에 "데이터" 없는 경우.

    ○ B 타입 : "수신" 프로토콜에 "데이터" 있는 경우.

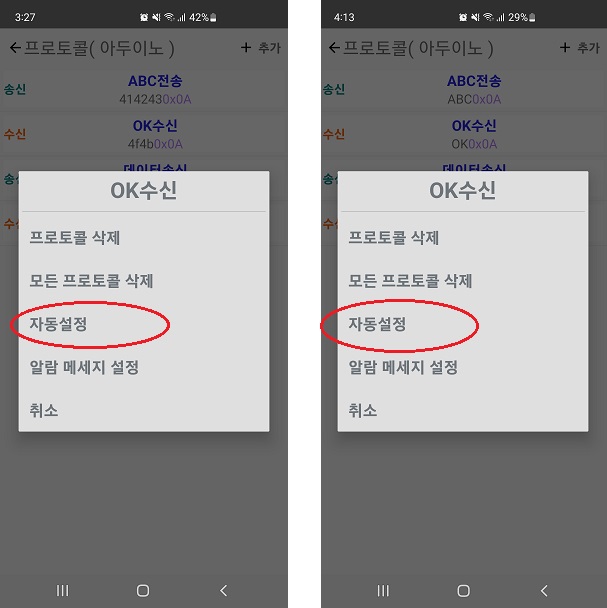

4-1-1. "OK수신" 프로토콜을 선택합니다 ( A 타입 )

   ※ [ IOT 코아 ] 버전 1.0.0 에서는 "송신" 프로토콜에서는 "알람 메세지"를 지원하지 않습니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

◎ 오른쪽 이미지 ( "입력타입" : STRING )



4-1-2. "알람 메세지 설정"을 선택합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ① "닉네임"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 제목으로 표기됩니다.

  ② "알람 메세지"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 내용으로 표기됩니다.



◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ① "닉네임"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 제목으로 표기됩니다.

  ② "알람 메세지"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 내용으로 표기됩니다.





4-1-3. "닉네임", "알람 메세지"를 입력합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ① "닉네임" : "OK수신"

  ② "알람 메세지" : "OK가 수신되었습니다"



◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ① "닉네임" : "OK수신"

  ② "알람 메세지" : "OK가 수신되었습니다"



4-1-4. "등록" 버튼을 선택하여 "알람 메세지"를 등록합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

◎ 오른쪽 이미지 ( "입력타입" : STRING )



☆ 예시에서 "등록"한 "알람 메세지" 내용은 글 마지막에 링크로 첨부합니다.



4-2-1. "데이터수신" 프로토콜을 선택합니다 ( B 타입 )

   ※ [ IOT 코아 ] 버전 1.0.0 에서는 "송신" 프로토콜에서는 "알람 메세지"를 지원하지 않습니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

◎ 오른쪽 이미지 ( "입력타입" : STRING )



4-2-2. "알람 메세지 설정"을 선택합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ① "닉네임"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 제목으로 표기됩니다.

  ② "부등식"

     ○ "데이터"를 포함하는 "수신" 프로토콜은 "부등식"을 설정할 수 있습니다.

  ③ "알람 메세지"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 내용으로 표기됩니다.



◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ① "닉네임"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 제목으로 표기됩니다.

  ② "부등식"

     ○ "데이터"를 포함하는 "수신" 프로토콜은 "부등식"을 설정할 수 있습니다.

  ③ "알람 메세지"

     ○ [ IOT 리아 ] 에서 알람 메세지 수신시 내용으로 표기됩니다.



4-2-3. "닉네임"을 입력합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ○ "닉네임" : "데이터수신"



◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ○ "닉네임" : "데이터수신"



4-2-4.  "부등식"의 "부등호"를 선택합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ○ "부등식" : "수신"된 "데이터" ("부등호") "입력" 값을 비교하여, 참일 경우 이벤트를 발생시킵니다.

    ex '>' ) "수신"된 "데이터"가 "입력" 값보다 큰 경우.

    ex '<' ) "수신"된 "데이터"가 "입력" 값보다 작은 경우.

    ex '=' ) "수신"된 "데이터"와 "입력" 값이 같은 경우.



◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ○ "부등식" : "수신"된 "데이터" ("부등호") "입력" 값을 비교하여, 참일 경우 이벤트를 발생시킵니다.

    ex '>' ) "수신"된 "데이터"가 "입력" 값보다 큰 경우.

    ex '<' ) "수신"된 "데이터"가 "입력" 값보다 작은 경우.

    ex '=' ) "수신"된 "데이터"와 "입력" 값이 같은 경우.



4-2-5. "부등호"는 '='을 선택하고, 값을 입력합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ○ "부등식" : '='

  ○ "데이터" : 3130

   ex ) 4745540D31300A "수신"되면, 설정된 이벤트를 실행한다.



◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ○ "부등식" : '='

  ○ "데이터" : 10

    ex ) GET\r10\n "수신"되면, 설정된 이벤트를 실행한다.



4-2-6. "알람 메세지"를 입력합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ○ "알람 메세지" : 데이터 10 발생



◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ○ "알람 메세지" : 데이터 10 발생



 4-2-7. "등록" 버튼을 선택하여 "알람 메세지"를 등록합니다

◎ 왼쪽 이미지 ( "입력타입" : BYTE( HEX ) )

  ○ "닉네임" : 데이터수신

  ○ "부등식" : "수신" 데이터 값이 입력 값( 3130 ) 같다면.

  ○ "알람 메세지" : 데이터 10 발생





◎ 오른쪽 이미지 ( "입력타입" : STRING )

  ○ "닉네임" : 데이터수신

  ○ "부등식" : "수신" 데이터 값이 입력 값( 10 ) 같다면.

  ○ "알람 메세지" : 데이터 10 발생



☆ 실제 [ IOT 리아( IOT REA ) ] 앱에서 수신되는 메세지 형태는 아래 이미지와 같습니다



★ 등록된 "알람 메세지"는 아래 링크를 참고하세요.

https://koa-rea.tistory.com/24

알람 메세지 목록 확인 및 활성/비활성 하기

★ 입력 타입 BYTE( HEX )는 아래 아스키코드 표를 참고하세요

https://koa-rea.tistory.com/38

아스키코드 표
